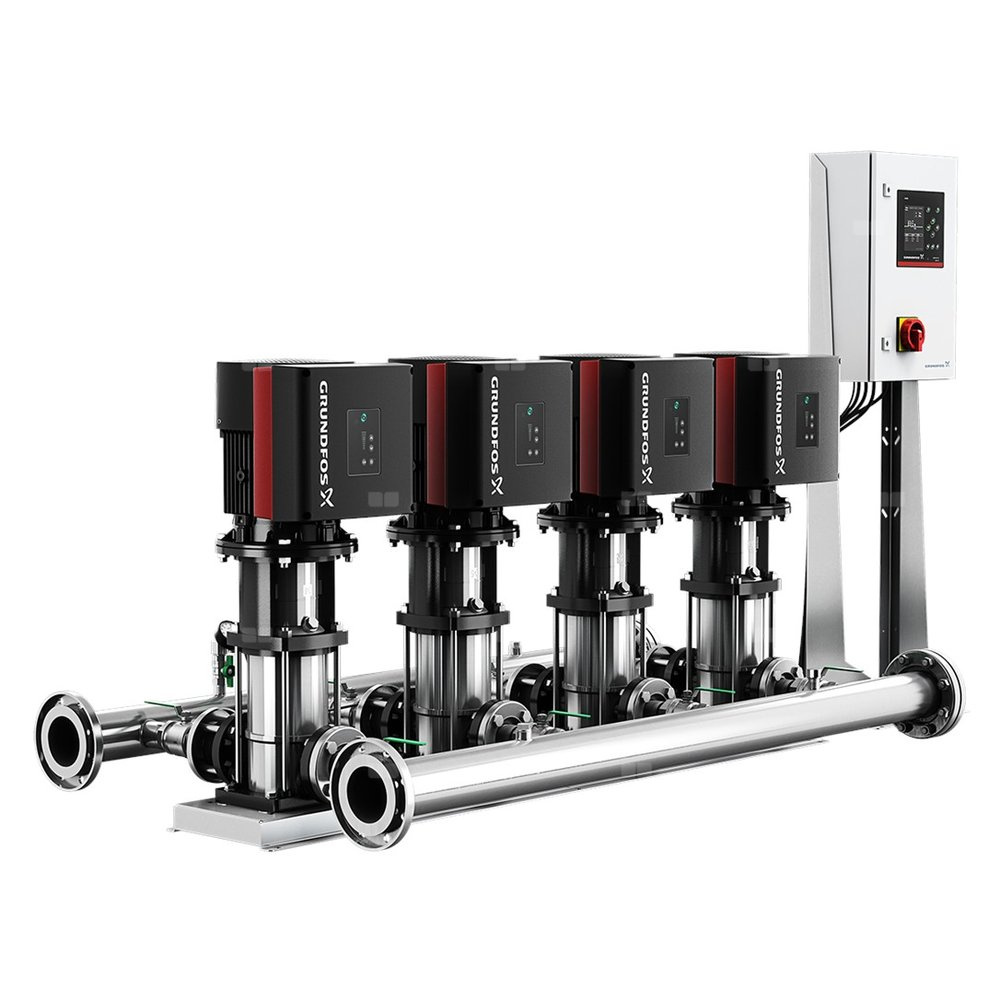

Zestaw podnoszenia ciśnienia Hydro MPC-E 4 CRE32-4-2 U2 D-A-A-A

Kompletny zestaw podnoszenia ciśnienia zgodny ze standardem DIN 1988/T5.

Wszystkie pompy zestawu są wyposażone w pompy ze zintegrowaną przetwornicą częstotliwości.

Od mocy 0,37 do 11 kW zestaw jest wyposażony w pompy CR, CRE, CRI, CRIE z elektronicznie komutowanym silnikiem z magnesami trwałymi o niezwykle wysokiej sprawności. Całkowita klasa sprawność silnika, w tym przetwornicy częstotliwości, odnosi się do poziomu IE5 wg IEC60034-31.

Od mocy 15 do 22 kW zestaw wyposażony jest w pompy CR, CRE, CRI, CRIE z silnikami ze zintegrowaną przetwornicą częstotliwości. Całkowita sprawność silnika, w tym przetwornicy częstotliwości, jest wyższa niż poziom IE3 wg IEC60034-31 (norma dotyczy tylko silnika).

Hydro MPC-E utrzymuje stałe ciśnienie przez ciągłą regulację prędkości pomp.
Osiągi zestawu są dopasowywane do zapotrzebowania przez wył/zał wymaganej liczby pomp i pracę równoległą załączonych pomp.
Zamiana pomp jest automatyczna w zależności od obciążenia, czasu i zakłócenia.
Zestaw składa się z pionowych, odśrodkowych pomp wielostopniowych typu CRE 32-4-2.

Wszystkie elementy pomp stykające się z tłoczoną cieczą są wykonane ze stali nierdzewnej EN DIN 1.4301.
Podstawa i głowica, w zależności od typu pompy, wykonane są z żeliwa/stali nierdzewnej (CRI)lub żeliwa EN-GJS-500-7 (CR), pozostałe istotne elementy są wykonane ze stali nierdzewnej EN DIN 1.4301.
Pompy posiadają przyjazne w obsłudze kasetowe uszczelnienie wału HQQE (SiC/SiC/EPDM).
Dwóch kolektorów ze stali nierdzewnej EN DIN 1.4571
Ramy podstawy ze stali nierdzewnej (EN DIN 1.4301) w przypadku pomp o wielkości do CR 64. Powyżej CR 64 pompy są umieszczone na ocynkowanym dwuteowniku.
Jednego zaworu zwrotnego (POM) i dwóch zaworów odcinających dla każdej pompy.Zawory zwrotne są zgodne z DVGW, zawory odcinające z DIN i DVGW.
Przyłącza z zaworem odcinającym dla przyłączenia membranowego zbiornika ciśnieniowego.
Manometru i przetwornika ciśnienia (wyjście analogowe 4-20 mA)
Szafy sterowniczej Control MPC w stalowej obudowie, IP 54, z wyłącznikiem głównym, wszystkimi wymaganymi bezpiecznikami, zabezpieczeniem silnika, wyłącznikami i sterownikiem mikroprocesorowym CU 352.
Zabezpieczenie przed suchobiegiem i zbiornik membranowy dostępne są jako osprzęt.
Praca pomp jest regulowana przez Control MPC z następującymi funkcjami:

Inteligentny sterownik wielopompowy CU 352.
Utrzymanie stałego ciśnienia przez ciągłą regulację prędkości obrotowej pomp.
Regulator PID z ustawialnymi parametrami PI (Kp+Ti).
Stałe ciśnienie wartości zadanej niezależnie od ciśnienia wlotowego.
Praca zał./wył. przy małych przepływach.
Automatyczne kaskadowe sterowanie pomp w celu utrzymania optymalnej sprawności.
Wybór min. czasu pomiędzy zał./wył., automatycznej zamiany i priorytetu pomp.
Funkcja automatycznego testu pomp niepracujących.
Wybór pompy rezerwowej
Możliwość wyboru czujnika rezerwowego
Czujnik dodatkowy (możkiwość przełączenia na dodatkowy czujnik / inną wartość zadaną).
Multi-sensor (do 6 czujników wpływających na wartość zadaną.
Praca ręczna
Zewnętrzny wpływ na wartość zadaną.
Funkcja rejestrów Log.
Wartość zadana rampy
Funkcje cyfrowego zdalnego sterowania:
zał./wył. zestawu
maks., min. lub punkt pracy użytkownika
do 6 różnych wartości zadanych
Wejścia i wyjścia cyfrowe mogą być konfigurowane indywidualnie
Funkcje kontroli pomp i zestawu:
minimalne i maksymalne granice wartości aktualnych
Ciśnienie wlotowe
Monitoring zaworu zwrotnego
Zabezpieczenie silnika
Monitoring czujników przed awarią.
Alarm log z 24 zapamiętanymi alarmami
Funkcje wyświetlacza i sygnalizacji:
kolorowy wyświetlacz z podświetleniem
zielona dioda sygnalizacji pracy i czerwona dioda sygnalizacji zakłócenia
bezpotencjałowe styki przełączające pracy i zakłócenia.
Komunikacja Grundfos bus.
Możliwe jest dodanie modułów komunikacyjnych CIM do komunikacji z systemem Scada/BMS.

Pompy, orurowanie, kompletne okablowanie oraz szafa Control MPC są zamontowane na ramie podstawy. Zestaw podnoszenia ciśnienia jest fabrycznie wstępnie ustawiony i przetestowany.

Zestawy podwyższania ciśnienia - opcje.

Wydajność:          Woda
Max. ciśnienie robocze:          16 bar
Wydajność (Pompownia):          192 m³/h
Wydajność bez 1 pompy Wydajność bez 1 pompy
Prąd znamionowy:          78.4 A
Moc nominalna:          11 kW
