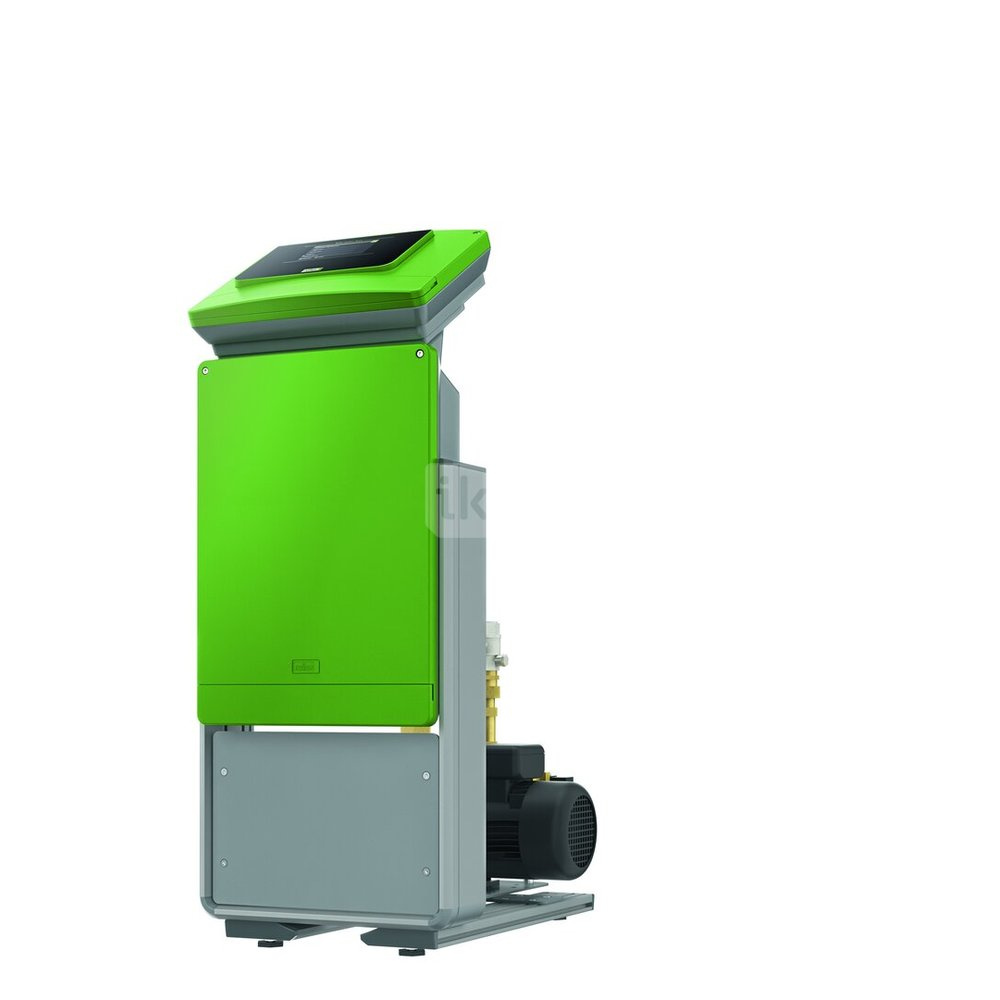

Układ stabilizacji ciśnienia Variomat Jednostka sterująca VS 2-1/35 jednostka sterująca z 1 pompą, 10 bar / 70°C, sterownik Control Touch

Układ stabilizacji ciśnienia Variomat Jednostka sterująca VS 2-1/35 jednostka sterująca z 1 pompą, 10 bar / 70°C, sterownik Control Touch

+ Dodaj do porównaniaDodaj do schowka
Rozmiar
one size
40 941,78 zł
brutto / szt.

Cena katalogowa:

33286.00netto/szt.
40941.78brutto/szt.
Produkt na zamówienie
Produkt na zamówienie
Tania i szybka dostawa
14 dni na łatwy zwrot
Bezpieczne zakupy

Przedstawione na niniejszej stronie internetowej informacje nie stanowią oferty handlowej w rozumieniu art.66 par.1 Kodeksu Cywilnego.

Jednostka sterująca Reflex Variomat, moduł hydrauliczny i sterujący do stabilizacji ciśnienia, odgazowania oraz uzupełniania wody w zamkniętych instalacjach grzewczych i chłodniczych.Konstrukcja urządzenia zgodnie z normą PN-EN 12828 i wymogami VDI 4708, oznaczenie CE.Zastosowanie w miejscach wymagających zachowania niskiego poziomu hałasu. . Jednostka składa się z modułu hydraulicznego i sterownika Control Touch. Oba elementy są zamontowane w sposób ergonomiczny i wygodny w serwisowaniu na modułowej, stojącej podstawie wykonanej z profili z aluminium anodowanego EV 1. Znak CE.

. Moduł hydrauliczny: do stabilizacji ciśnienia służy pompa wirnikowa ze stali nierdzewnej w połączeniu z wytrzymałym i odpornym na zabrudzenia kulowym zaworem silnikowym, pełniącymi funkcję urządzenia przelewowego, wyposażonym w osadnik zanieczyszczeń. Zawór bezpieczeństwa służy do zabezpieczenia podłączonego zbiornika podstawowego VG lub zbiornika bateryjnego VF. Pomiar ciśnienia w instalacji odbywa się za pośrednictwem czujnika elektronicznego. Przyłącza do instalacji po stronie ciśnieniowej w postaci zabezpieczonych kulowych zaworów odcinających. Wszystkie elementy znajdują się na obrotowej płycie, co umożliwia większą elastyczność montażu osprzętu hydraulicznego.

Panel do obsługi Control Touch z kolorowym wyświetlaczem TFT w postaci panelu dotykowego znajduje się w płaskiej obudowie z tworzywa sztucznego i jest poziomo zamontowany bezpośrednio na jednostce sterującej. Możliwy jest również montaż naścienny pionowy w odległości maksymalnie 3 m od komponentów zasilania. Komponenty elektroniczne do komunikacji zewnętrznej: - kolorowy ekran dotykowy 4,3" służący do programowania, odczytu i kontroli danych oraz odczytu tekstów pomocy dla wszystkich funkcji - dwa złącza RS 485 jako interfejs danych w celu podłączenia modułów komunikacyjnych - seryjny interfejs TTL z dwoma zaciskami do przyłączenia dwóch płytek I/ - wyjście bezpotencjałowe do przesyłania komunikatów zbiorczych - dwa wyjścia analogowe odseparowane galwanicznie np. do sygnałów ciśnienia w układzie - wejście do przetwarzania sygnałów z wodomierza impulsowego
  • Gniazdo do kompaktowego modułu BUS, karta SD np. do odczytu danych, aktualizacji oprogramowania itp.
- Wyjście 230 V do podłączenia układu uzupełniania/ odgazowania sterowanego poziomem napełnienia zbiornika Elementy zasilania są umieszczone w osobnej skrzynce z tworzywa sztucznego zamontowanej bezpośrednio pod panelem do obsługi. Podłączenie zasilania przez włącznik główny. Elementy zasilania to: - włącznik główny na zewnątrz obudowy - sterowanie pompą - organizer przyłączy kablowych urządzeń zewnętrznych - miejsce do montażu opcjonalnych modułów komunikacyjnych Jednostka sterująca jest wyposażona we wszystkie przewody rurowe i gotowa do podłączenia zgodnie z przepisami VDE. Podłączenie do instalacji przy pomocy zamontowanych zaworów odcinających. Control Touch to zautomatyzowany, swobodnie programowalny sterownik mikroprocesorowy z panelem dotykowym, zegarem czasu rzeczywistego, pamięcią błędów i parametrów, graficznym i tekstowym wyświetlaczem ciśnienia w układzie, poziomu napełnienia zbiornika i istotnych komunikatów o pracy i zakłóceniach, schematem funkcyjnym,sygnalizacją aktywnego trybu pracy, zbiorczą sygnalizacją błędów, sygnalizacją minimalnego poziomu napełnienia oraz działania pomp, zaworu przelewowego, a także zaworu do uzupełniania wody. . Stabilizacja ciśnienia w granicach +/-0,2 bar z kontrolą pompy. Zoptymalizowany proces odgazowania za pomocą automatycznej regulacji pracy zaworu przelewowego. Program odgazowania ciągłego, interwałowego i kontynuacyjnego. Kontrolowane napełnianie, automatyczne przerwanie i komunikat o zakłóceniu w przypadku przekroczenia czasu uzupełniania i/lub liczby cykli. Analiza sygnału z wodomierza impulsowego w celu monitorowania ilości uzupełnianej wody i/lub kontroli wkładu urządzenia zmiękczającego w instalacji uzupełniającej wodę. Dokumentacja i kontrola całości układu w odniesieniu do powyższych parametrów.

Marka
REFLEX
Symbol
518910110
Rodzaj towaru
Pozostałe zabezpieczenia instalacji
EAN
4036705130656
Kod producenta
8910110
Strona www producenta
www.reflex.pl
