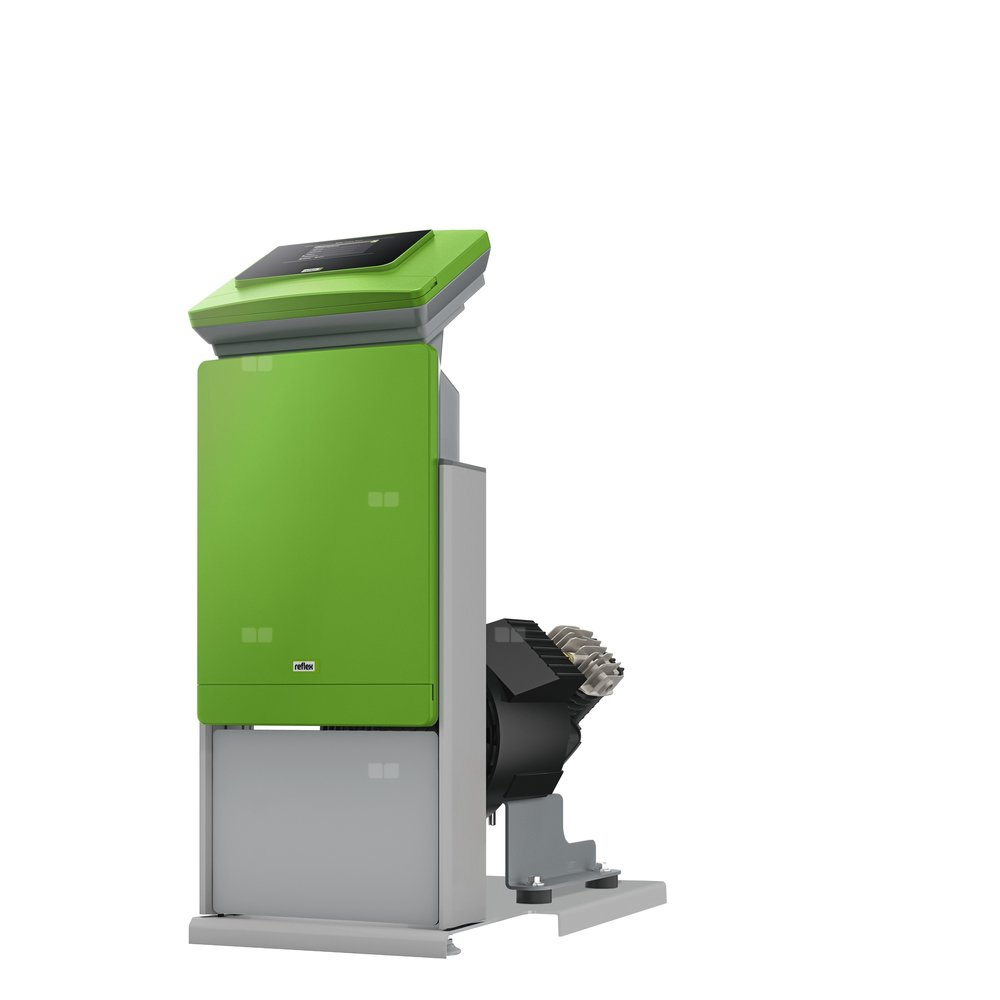

Układ stabilizacji ciśnienia Reflexomat Jednostka sterująca RS 400/2 z 2 kompresorami, ustawione obok zbiornika, Control Touch
Przedstawione na niniejszej stronie internetowej informacje nie stanowią oferty handlowej w rozumieniu art.66 par.1 Kodeksu Cywilnego.
Reflexomat
Układ pneumatyczny i moduł sterujący do kompresorowego układu stabilizacji ciśnienia Reflexomat, przeznaczonego do stabilizacji ciśnienia i sterowania uzupełnianiem ubytków wody w zamkniętych instalacjach grzewczych i chłodniczych.Konstrukcja urządzenia zgodnie z normą PN-EN 12828 i wymogami VDI 4708, oznaczenie CE.
Jednostka sterująca składa się z części pneumatycznej oraz dotykowego panelu do sterowania i obsługi Control Touch. Całość jest w sposób ergonomiczny i ułatwiający konserwację zamontowana na stojącej aluminiowej konstrukcji. Oznaczenie CE. Moduł pneumatyczny: stabilizacja ciśnienia odbywa się za pomocą kompresora w połączeniu z zaworem elektromagnetycznym sprężonego powietrza pełniącym funkcję urządzenia upustowego.
Zawór bezpieczeństwa służy do zabezpieczenia zbiornika podstawowego RG lub zbiornika bateryjnego RF przed wzrostem ciśnienia. Pomiar ciśnienia w układzie odbywa się za pośrednictwem czujnika elektronicznego.W części pneumatycznej stabilizacja ciśnienia odbywa się za pomocą dwóch kompresorów w połączeniu z zaworem elektromagnetycznym sprężonego powietrza, który pełni funkcję urządzenia upustowego. Pomiar ciśnienia w układzie odbywa się za pośrednictwem czujnika elektronicznego. Część pneumatyczna składa się z następujących elementów:- kompresory
- zawór elektromagnetyczny powietrza
- powietrzny zawór bezpieczeństwa do zabezpieczenia zbiornika
- elektroniczny czujnik ciśnienia
- odpowiednie przewody łączące
- kolorowy ekran dotykowy 4,3" służący do programowania, odczytu i kontroli danych oraz odczytu tekstów pomocy dla wszystkich funkcji
- dwa złącza RS 485 jako interfejs danych w celu podłączenia modułów komunikacyjnych
- seryjny interfejs TTL z dwoma zaciskami do przyłączenia dwóch płytek I/
- wyjście bezpotencjałowe do przesyłania komunikatów zbiorczych
- dwa wyjścia analogowe odseparowane galwanicznie np. do sygnałów ciśnienia w układzie
- wejście do przetwarzania sygnałów z wodomierza impulsowego
- Gniazdo do kompaktowego modułu BUS, karta SD np. do odczytu danych, aktualizacji oprogramowania itp.
- Wyjście 230 V do podłączenia układu uzupełniania/ odgazowania sterowanego poziomem napełnienia zbiornika
- wyłącznik główny na zewnątrz obudowy
- sterowanie kompresorem
- organizer przyłączy kablowych urządzeń zewnętrznych
- miejsce do montażu opcjonalnych modułów komunikacyjnych
Jednostka sterująca jest wyposażona we wszystkie przewody rurowe i gotowa do podłączenia zgodnie z przepisami VDE.
Stabilizacja ciśnienia w granicach +/-0,1 bar z kontrolą kompresora. Kontrolowane napełnianie, automatyczne przerwanie i komunikat o zakłóceniu w przypadku przekroczenia czasu uzupełniania i/lub liczby cykli. Analiza sygnału z wodomierza impulsowego oraz możliwość kontroli wkładu urządzenia zmiękczającego w instalacji uzupełniającej wodę. Dokumentacja i kontrola całości układu w odniesieniu do powyższych parametrów.
Konstrukcja urządzenia zgodnie z normą PN-EN 12828 i wymogami VDI 4708, oznaczenie CE.
