Pompa CR5-20 K-FGJ-A-E-HQQE 3x400D 50HZ
Przedstawione na niniejszej stronie internetowej informacje nie stanowią oferty handlowej w rozumieniu art.66 par.1 Kodeksu Cywilnego.

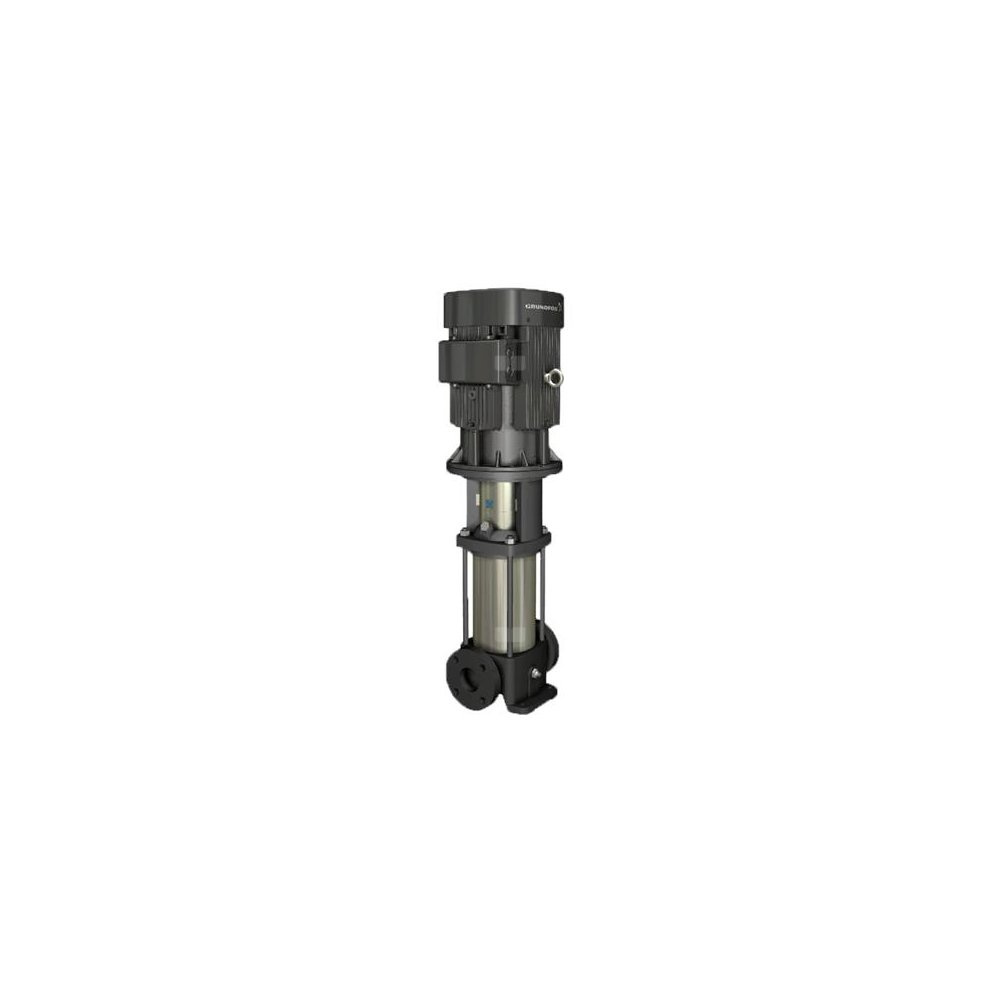

CR 5-20 K-FGJ-A-E-HQQE
Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tym samym poziomie (linii). Głowica pompy i podstawa wykonane są z żeliwa - wszystkie inne części zwilżane wykonane są ze stali nierdzewnej. Specjalna konstrukcja „niskiego NPSH” obniża wartość NPSH pompy.
Kasetowe uszczelnienie wału zapewnia wysoką niezawodność, bezpieczeństwo obsługi oraz łatwy serwis i dostęp. Przeniesienie mocy odbywa się poprzez sprzęgło dzielone. Rurociągi podłączane są za pomocą kołnierzy DIN-ANSI-JIS.
Pompa jest wyposażona w 3-fazowy asynchroniczny silnik elektryczny, chłodzony wentylatorem, montowany na stopach.
Ciecz:
| Czynnik tloczony: | Woda |
| Zakres temperatury cieczy: | -20 .. 120 °C |
| Temperatura cieczy podczas pracy: | 20 °C |
| Gęstość: | 998.2 kg/m³ |
| |
Techniczne:
| Prędkość pompy, na której oparte są dane pompy: | 2902 obr/min |
| Przepływ znamionowy: | 5.8 m³/h |
| Wysokość podnoszenia: | 102.9 m |
| Orientacja pompy: | Vertical |
| Układ uszczelnienia wału: | Single |
| Kod uszczelnienia wału: | HQQE |
| Zatwierdzenia: | CE,EAC,UKCA,SEPRO |
| Atesty higieniczne: | WRAS,ACS |
| Tolerancja krzywej: | ISO9906:2012 3B |
| |
Materiały:
| Podstawa: | Żeliwo szare |
| Podstawa: | EN 1561 EN-GJL-200 |
| Podstawa: | ASTM A48-25B |
| Wirnik: | Stainless steel |
| Wirnik: | EN 1.4301 |
| Wirnik: | AISI 304 |
| |
Instalacja:
| Maksymalna temperatura otoczenia: | 60 °C |
| Maksymalne ciśnienie pracy: | 25 bar |
| Maks. ciśnienie przy temp: | 25 bar / 120 °C |
| Maks. ciśnienie przy temp: | 25 bar / -20 °C |
| Rodzaj przyłącza: | DIN / ANSI / JIS |
| Wielkość przyłącza wlotowego_x000D_: | DN 25/32 |
| Wielkość przyłącza wylotowego: | DN 25/32 |
| Ciśnienie znamionowe do podłączenia: | PN 25 |
| Klasa kołnierza wlotowego: | 250 lb |
| Rozmiar kołnierza silnika: | FT130 |
| |
Dane elektryczne:
| Standard silnika: | IEC |
| Typ silnika: | 100LC |
| Nominalna moc silnika - P2: | 3 kW |
| Moc (P2) wymagana przez pompę: | 3 kW |
| Częstotliwość podstawowa: | 50 Hz |
| Napięcie nominalne: | 3 x 380-415D V |
| Prąd znamionowy: | 6.3 A |
| Prąd uruchomienia: | 840-920 % |
| Cos fi -współczynnik mocy: | 0.87-0.82 |
| Prędkość nominalna: | 2900-2920 obr/min |
| Klasa efektywności IE: | IE3 |
| Sprawność silnika przy pełnym obciążeniu: | 87.1 % |
| Sprawność silnika przy obciążeniu 3/4: | 88.0-87.0 % |
| Sprawność silnika przy obciążeniu 1/2: | 87.7-85.4 % |
| Liczba biegunów: | 2 |
| Rodzaj ochrony (IEC 34-5): | 55 Dust/Jetting |
| Klasa izolacji (IEC 85): | F |
| Nr silnika: | 85U15510 |
| |
Układy sterowania:
| Frequency converter: | Brak |
| Czujnik ciśnienia: | Nie |
| |
Inne:
| Minimalny wskaźnik sprawności, MEI ≥: | 0.57 |
| Masa netto: | 53.5 kg |
| Waga brutto: | 58.8 kg |
| Koszt wysyłki: | 0.133 m³ |
| |
| |
