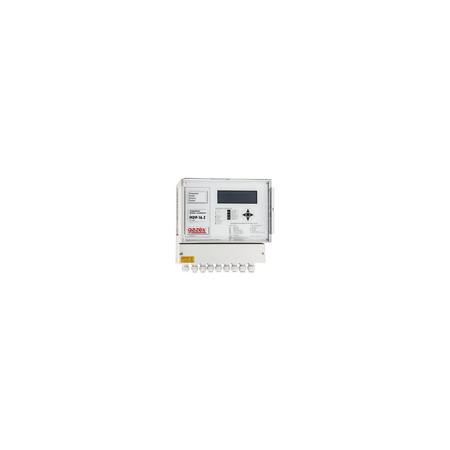

Pomiarowe moduły alarmowe typu MDP-4(8,16) są przeznaczone do kontroli i zasilania detektorów gazów typu DEX/F, DEX/P, DEX/A oraz DG/F, DG.EN, DG/P produkowanych przez GAZEX, do stosowania w Dwuprogowym (lub Pomiarowym) Systemie Detekcji Gazów lub w Aktywnym Systemie Bezpieczeństwa Instalacji Gazowej GX.
Moduły alarmowe MDP mogą kontrolować pracę od jednego do czterech (MDP-4…) lub do ośmiu (MDP-8…) lub do szesnastu (MDP-16…) detektorów.
Moduły MDP mogą sterować dodatkowymi zewnętrznymi sygnalizatorami optycznymi i akustycznymi oraz umożliwiają sterowanie i współpracę z innymi urządzeniami przez wyjścia stykowe oraz standardowy port cyfrowy RS485. Posiadają możliwość współpracy z innymi modułami lub systemami przez wejścia optoizolowane. Moduły w wersji MDP…Z… mogą sterować zaworami odcinającymi.
Cechy użytkowe współpraca z detektorami pomiarowymi produkcji GAZEX ze standardowym wyjściem 4-20mA pasywnym typu DEX/P, DG/P; współpraca z detektorami progowymi produkcji GAZEX typu DEX/F, DEX/A, DG/F, DG.EN a także z detektorami z wyjściem stykowym np. WG, AirTECH (przy podłączonym koncentratorze K-8(16)P); kontrola wartości prądu pobieranego przez poszczególne detektory - w przypadku uszkodzenia któregokolwiek z nich - automatyczne odłączanie zasilania (nie blokuje pracy pozostałych, niezależne zabezpieczenia sprzętowe i programowe); kontrola stanu połączenia przewodowego z detektorami (zapewnia pełną detekcję stanów awaryjnych, określając rodzaj i miejsce usterki); przypisanie detektorowi pomiarowemu trzech poziomów alarmowych: dwa ustawiane przez użytkownika na dowolne wartości w pełnym zakresie pomiarowym (A1 ≤ A2 ≤ 100% zakresu); trzeci stały - A3 określa przekroczenie zakresu pomiarowego detektora; przypisanie detektorowi progowemu dwóch poziomów alarmowych A1 i A2; naliczanie średniej ważonej NDS i średniej NDSCh dla pomiarowych detektorów gazów toksycznych; możliwość określenia rodzaju wyświetlanych jednostek pomiarowych detektora: [%] zakresu pomiarowego, [%DGW], [mA] lub [ppm]; możliwość przypisania poszczególnych detektorów do jednej z dwóch stref (S1 lub S2), dzięki czemu można sterować różnymi urządzeniami zewnętrznymi w zależności od tego, w której grupie detektorów wystąpił stan alarmowy (praktycznie utworzenie dwóch systemów detekcji); wersja MDP-…Z… steruje pracą dwóch zaworów odcinających oraz kontroluje sprawność połączenia przewodowego modułu z zaworami (jeden zawór przypisany do jednej strefy); możliwe dodatkowe trzy tryby pracy: „CICHA PRACA” - wycisza wewnętrzną syrenkę piezoceramiczną na stałe lub czasowo (na 15minut) blokuje sygnalizator na wyjściu A2; „TRYB SERWISOWY” – czasowo dezaktywuje wyjścia modułu; „AUTO RESET” – automatycznie zeruje stany pamięci wejść i wyjść na wyświetlaczu modułu po zaniku stanów alarmowych; możliwość zamknięcia zaworów poprzez ręczne wyzwolenie wyjściowych sygnałów sterujących (bez konieczności generowania sygnałów alarmowych detektorów); sygnalizacja stanów alarmowych i awaryjnych poprzez wyświetlanie odpowiednich komunikatów na wyświetlaczu graficznym LCD oraz włączanie lampek LED, przy jednoczesnej sygnalizacji akustycznej (wbudowana syrenka); możliwość wyboru rodzaju wyświetlanych komunikatów na ekranie LCD pomiędzy oknem „pomiarowym” zawierającym bieżące wartości sygnałów detektorów przeskalowane w określonych jednostkach pomiarowych a oknem „progowym” zawierającym komunikaty o ustawionych stanach alarmowych i awaryjnych wejść/wyjść modułu; nieulotna pamięć wewnętrzna 1600 ostatnich zdarzeń z przyporządkowanym czasem rozpoczęcia i zakończenia oraz źródłem pochodzenia zdarzenia; możliwość dokładnego ustalania czasów opóźnień alarmów; możliwość aktywacji wyjść zależnie od ilości alarmów na wejściach: co najmniej 1 lub 2 detektory w stanie alarmu; cztery wyjścia stykowe (galwanicznie odseparowane od układu) sterują wentylatorami, silnikami, stycznikami, tablicami informacyjnymi, lub łączą z automatyką budynku/zakładu; dwa komplety wyjść alarmowych 12V~ – do sterowania dodatkowymi sygnalizatorami akustycznymi i optycznymi (2 wyjścia dla każdej strefy); wyjście stykowe „AWARIA” (galwanicznie odseparowane od układu) informuje o stanie awaryjnym modułu, uszkodzeniu bezpieczników, uszkodzeniu linii połączeniowej z detektorem lub braku zasilania; dwa wejścia alarmowe (galwanicznie odseparowane) do współpracy z dodatkowymi urządzeniami i modułami (łączonymi kaskadowo); możliwość zasilania napięciem 12V~ urządzeń zewnętrznych np. dodatkowych modułów MD-X lub wyłączników ręcznego zamykania zaworów; wszystkie złącza zdejmowalne, samo-zaciskające się, z możliwością łączenia przewodów o żyłach jedno- lub wielodrutowych (linka, bez zaciskania tulejek) = szybki montaż/uruchomienie systemu i łatwa konserwacja/wymiana; standardowy port komunikacji szeregowej RS-485 umożliwia współpracę z systemami sterująco-kontrolnymi „inteligentnego budynku” (wg protokołu MODBUS RTU) lub wizualizację stanu urządzenia na ekranie komputera PC przy pomocy oprogramowania „MD16 View” – dostępnego pod adresem https://www.gazex.com/pl/oprogramowanie/. Schemat blokowy Maksymalna ilość detektorów 16 Wyjścia sterujące alarmowe 12V~ 4 Wyjścia sterujące stykowe 4 Wyjście sterujące awaryjne --- Wyjście sterujące zaworem odcinającym --- Wejścia alarmowe 2 Napięcie zasilania 230V~ Wymiary 330 x 300 x 150 mm
