Jak ustawić krzywą grzewczą pompy ciepła?

2023-04-05
Jak ustawić krzywą grzewczą pompy ciepła?



Inwestorzy coraz chętniej wybierają nowoczesne systemy grzewcze, których praca oparta została na pompach ciepła. Dzieje się tak za sprawą bezobsługowej eksploatacji oraz oszczędności, na jakie pozwala montaż tego urządzenia. Aby praca całej instalacji przebiegała bez problemów, na etapie jej projektowania należy ustalić jasne zasady jej późniejszego działania. Żeby można było maksymalnie wykorzystać potencjał wybranej pompy ciepła, należy poznać mechanizm jej działania. Jednym z ważniejszych parametrów, o którym nie można zapominać, jest krzywa grzewcza pompy ciepła. Co to takiego i jak ja mierzyć?



Z artykułu dowiesz się:

  1. Co to jest krzywa grzewcza pompy ciepła?
  2. Na jakie czynniki należy zwrócić uwagę obliczając krzywą grzewczą?
  3. Jak powinna wyglądać prawidłowo ustawiona krzywa grzewcza pompy ciepła?
  4. Jak prawidłowo ustawić krzywą grzewczą pompy ciepła?

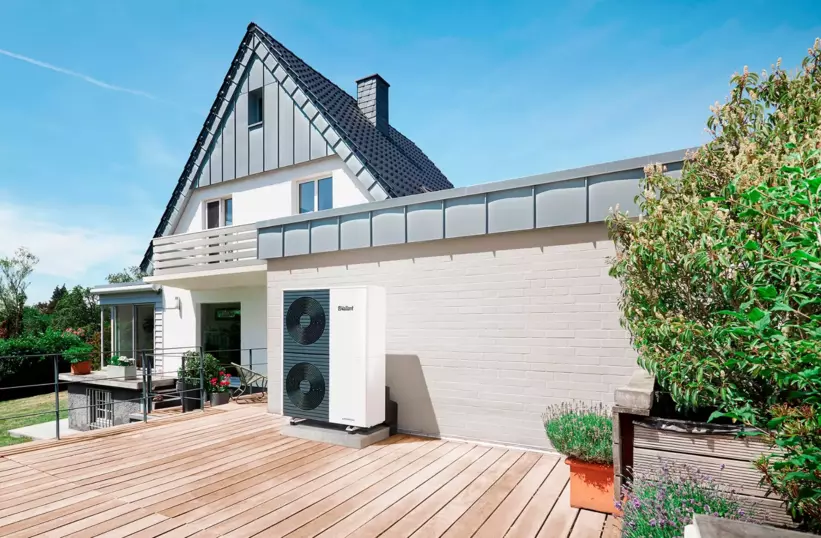

pompa ciepła na tarasie

Nowo zainstalowana pompa ciepła jest wstępnie konfigurowana przez instalatora albo technika firmy, w której kupuje się urządzenie. Coraz częściej wspomniane rozwiązanie podłączane jest do zdalnego sterowania, dzięki czemu możliwy jest monitoring pracy pompy ciepła online. Takie rozwiązanie pozwala kontrolować i dowolnie konfigurować jej pracę w ciągu kolejnych dni użytkowania. Zdarza się czasami, że inwestor po kilku dniach od instalacji pompy ciepła, samodzielnie zmienia jej ustawienia, aby móc dopasować jej pracę do swoich preferencji, a także charakterystyki energetycznej budynku.

Wprowadzając określone ustawienia pompy ciepła, jej właściciel jest w stanie automatycznie wyregulować wszystkie parametry, a tym samym zapewnić prawidłową pracę całej instalacji grzewczej. Jednym z ważniejszych parametrów, który trzeba wziąć pod uwagę na samym początku regulacji pracy pompy ciepła, jest krzywa grzewcza.

Choć dla wielu użytkowników ten parametr jest skomplikowany i tajemniczy, w czasie jego nastawy okazuje się, że zadanie nie jest skomplikowane. Trzeba jedynie pamiętać o prawidłowej konfiguracji, która pozwoli zoptymalizować pracę pompy ciepła, biorąc pod uwagę aktualne warunki atmosferyczne, czy oczekiwaną przez użytkowników temperaturę, jaka ma panować w budynku. Jeśli zastanawiasz się, co to jest krzywa grzewcza pompy ciepła i jak ją ustawić, zapoznaj się z dalszą częścią wpisu.

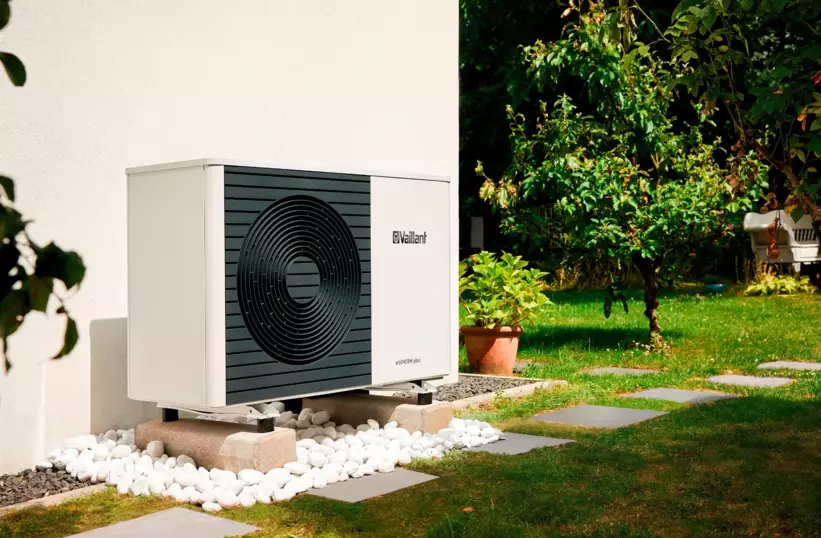

pompa ciepła w ogrodzie

Co to jest krzywa grzewcza pompy ciepła?

Krzywą grzewczą w pompie ciepła nazywa się zależność między temperaturą zasilania instalacji a temperaturą, jaka w danym momencie panuje na zewnątrz. Parametr ten określa temperaturę, do jakiej pompa ciepła musi podgrzać wodę, która zasila instalację grzewczą o temperaturze, jaka panuje na zewnątrz. Krzywą grzewczą określają dwa parametry — jej nachylenie i poziom. Kierując się parametrami systemu grzewczego oraz wzorem pozwalającym określić prawidłowo krzywą grzewczą pompy ciepła, można bez problemu podać również jej nachylenie.

Na jakie czynniki należy zwrócić uwagę obliczając krzywą grzewczą?

Głównym czynnikiem, jaki należy wziąć pod uwagę, chcąc prawidłowo ustawić krzywą grzewczą pompy ciepła, są oczekiwania mieszkańców, jakie mają względem temperatury panującej wewnątrz pomieszczenia. Warto tutaj zaznaczyć, że temperatura wewnętrzna uzależniona jest od wielu czynników, m.in.: dobranej mocy pompy ciepła, czy wykonanej termoizolacji budynku. Uwagę należy także zwrócić na posiadaną instalację grzewczą oraz związany z nią czas bezwładności.

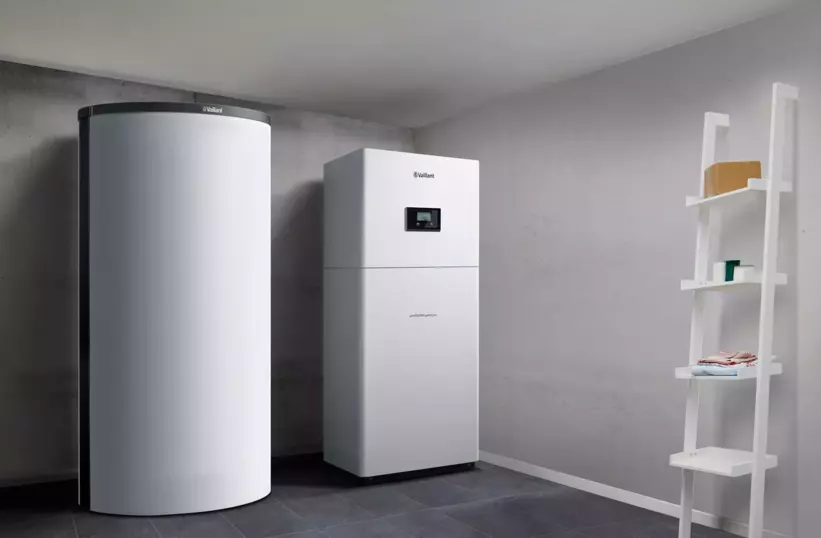

pompa ciepła w piwnicy

Jak powinna wyglądać prawidłowo ustawiona krzywa grzewcza pompy ciepła?

Krzywą grzewczą pompy ciepła określa się jako prostą, która przechodzi przez punkty, jakie zostały określone na dwóch osiach: pionowej i poziomej.

Oś pionowa określa temperaturę zasilania instalacji grzewczej. Biorąc pod uwagę pompy ciepła niskotemperaturowe, w zależności od wybranego modelu, może ona wynosić od 50 do 50°C. Decydując się na instalację niskotemperaturową, inwestor powinien wiedzieć, że maksymalna temperatura zasilania będzie wynosiła około 38°C.

Oś pozioma określa wysokość temperatury zewnętrznej. Przykładowo — jeżeli temperatura, która powoduje, że budynek potrzebuje ogrzewania, na zewnątrz wynosi 15°C. pompa ciepła będzie zasilać instalację grzewczą wodą, której temperatura wynosi 25°C.

Jak prawidłowo ustawić krzywą grzewczą pompy ciepła?

Prawidłowo ustawiona krzywa grzewcza pompy ciepła jest w stanie zapewnić użytkownikom komfort cieplny, bez względu na to, jaka temperatura będzie panowała na zewnątrz. Nastawienie prawidłowej krzywej grzewczej jest procesem żmudnym i złożonym. I nie chodzi tutaj o skomplikowane obliczenia, ale o ilość prób, które pozwolą uzyskać zadowalające efekty. Należy mieć na uwadze, że podłączenie pompy ciepła oraz pierwsza nastawa krzywej grzewczej nie zawsze się udaje. Instalatorzy urządzenia zawsze dążą do tego, aby ustawić jak najbardziej dopasowaną krzywą grzewczą pozwalającą osiągnąć komfortową temperaturę w pomieszczeniach, jednak ostatecznie to użytkownik musi dokonać ostatnich szlifów.

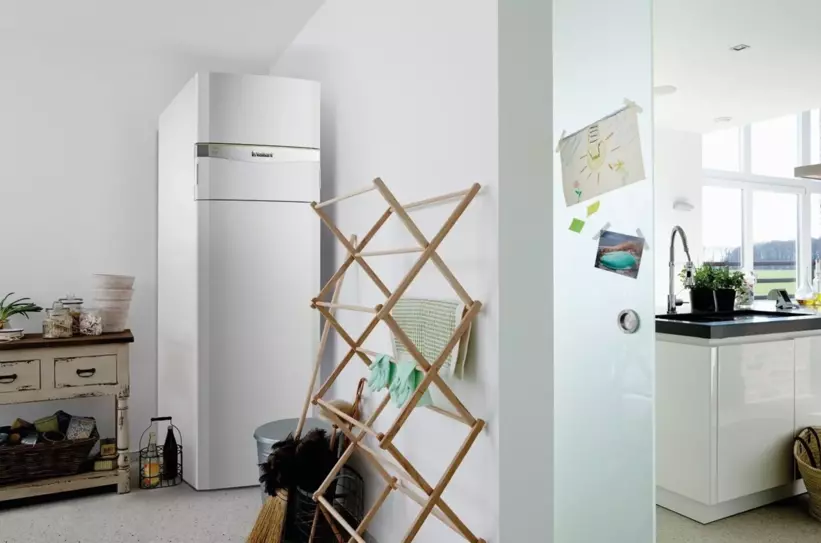

pompa ciepła w pomieszczeniu gospodarczym

Warunki panujące na zewnątrz — dlaczego użytkownicy pomp ciepła powinni je obserwować?

Właściciele domów, w których zainstalowano pompę ciepła, mają możliwość ciągłej korekty położenia krzywej grzewczej. Aby parametr był prawidłowo ustawiony, należy obserwować warunki, jakie panują na zewnątrz i:

  • jeśli w pomieszczeniach jest za zimno/za ciepło, użytkownik powinien przesunąć krzywą w górę/w dół;
  • kiedy w czasie panowania mrozów w budynku robi się chłodno, właściciel powinien skorygować kąt nachylenia krzywej grzewczej w górę, a kiedy jest za ciepło, kąt nachylenia powinien iść w dół.

Kiedy krzywa grzewcza pompy ciepła jest za stroma, może dojść do przegrzewania się budynków, jeśli natomiast użytkownik za bardzo ją wypłaszczy, wówczas może zdarzyć się, że wnętrza będą niedogrzane.

Choć czas nastawienia prawidłowej krzywej grzewczej może być stosunkowo długi, zwróci się z nawiązką w postaci idealnego komfortu cieplnego, a także realnych oszczędności. Warto tutaj podkreślić, że już sam montaż pompy ciepła, bez względu na to, czy właściciel budynku wybierze gruntowe pompy ciepła czy powietrzne pompy ciepła, będzie generował spore oszczędności. Jeśli jednak użytkownik urządzenia będzie niepotrzebnie podnosił temperaturę wewnątrz o 1°C, wówczas może zaobserwować wzrost zapotrzebowania budynku na ciepło nawet o ok. 6%.

Prawidłowe nastawienie krzywej grzewczej jest ściśle powiązane z układem sterowania pompą ciepła, w tym z zarządzaniem temperaturą za pomocą regulatora. Dzięki pogodowemu lub pokojowemu regulatorowi możliwa jest optymalizacja systemu grzewczego, który działa dużo sprawniej. Nie trzeba ciągle obserwować warunków panujących na zewnątrz i do nich dopasowywać tryb pracy pompy ciepła.

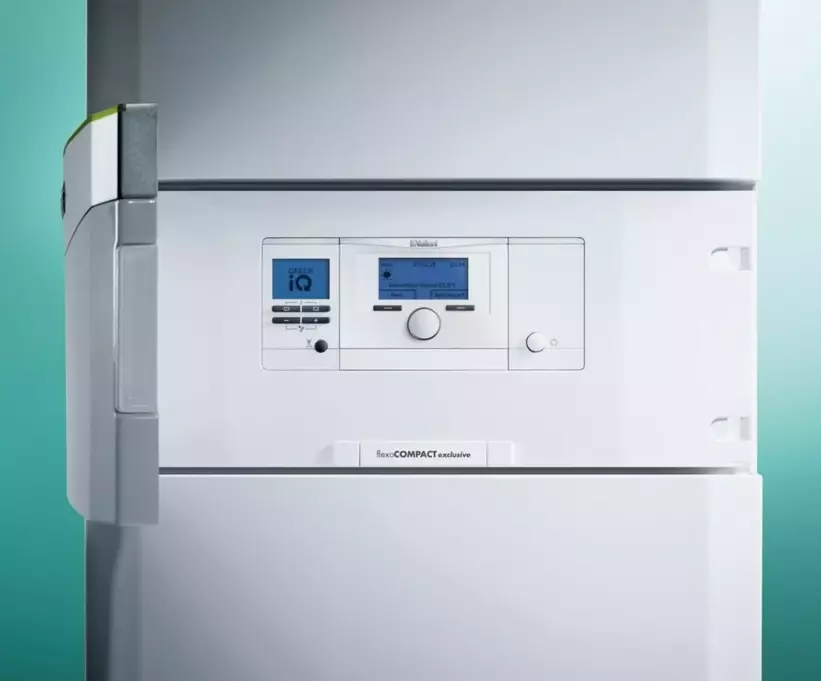

programator pompy ciepła

Podsumowanie

Krzywa grzewcza pompy ciepła to istotny parametr, na który trzeba zwrócić szczególną uwagę, jeśli chce się, aby urządzenie grzewcze spełniało oczekiwania użytkowników oraz zapewniało temperaturę zgodną z zapotrzebowaniem na ciepło budynku. Szukając najlepszego rozwiązania, warto skontaktować się ze specjalistami, którzy pracują w naszej hurtowni. Ich wiedza i doświadczenie pozwolą im odpowiedzieć na każde pytanie i jednocześnie rozwiać wszelkie wątpliwości.

Autor: Aneta Wojtczak

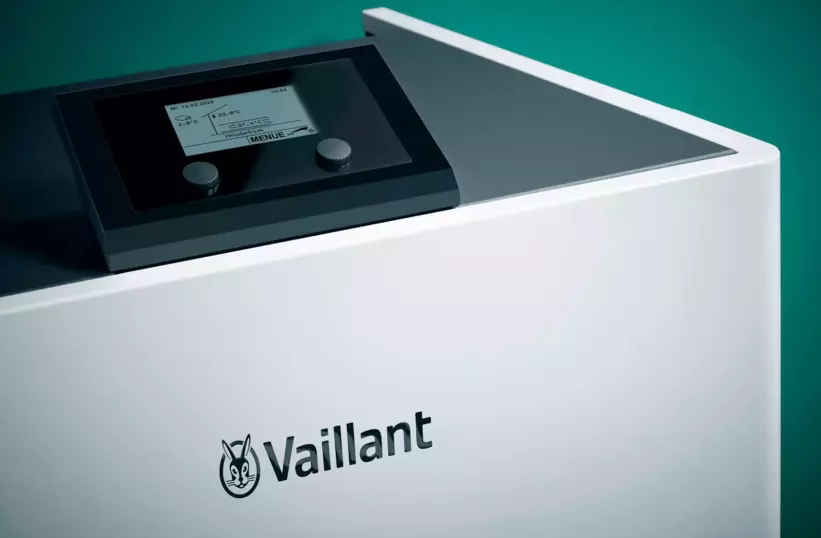

programator pompy ciepła Vaillant
